Khớp Nối Đĩa Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp

Trong các hệ thống truyền động công nghiệp, khớp nối trục đóng vai trò rất quan trọng trong việc kết nối các thiết bị như động cơ, hộp số, máy bơm hoặc máy nén. Một trong những loại khớp nối được sử dụng phổ biến hiện nay là khớp nối đĩa (Disc Coupling) nhờ khả năng truyền mô-men xoắn lớn, độ chính xác cao và độ bền vượt trội.

---

Khớp nối đĩa là gì?

Khớp nối đĩa (Disc Coupling) là loại khớp nối trục sử dụng một hoặc nhiều bộ đĩa kim loại đàn hồi để truyền mô-men xoắn giữa hai trục máy. Các đĩa này được kẹp chặt bằng bu lông giữa hai hub và có thể uốn cong nhẹ để bù sai lệch trục trong quá trình vận hành.

Nhờ thiết kế đặc biệt này, khớp nối đĩa vừa đảm bảo truyền lực hiệu quả, vừa có khả năng bù sai lệch trục và giảm rung động trong hệ thống truyền động.

Thông thường, loại khớp nối này có thể hoạt động ở tốc độ cao lên đến khoảng 10.000 vòng/phút, phù hợp với các thiết bị yêu cầu độ chính xác cao.

>>>> Xem thêm sản phẩm: Khớp Nối Đĩa Thép KTR Radex-N Standard

---

Cấu tạo của khớp nối đĩa

Một bộ khớp nối đĩa tiêu chuẩn thường bao gồm các thành phần chính sau:

1. Hub (đầu nối trục)

Hub là bộ phận được lắp trực tiếp vào trục của động cơ hoặc thiết bị truyền động. Bộ phận này có nhiệm vụ giữ và truyền mô-men xoắn sang bộ đĩa.

2. Bộ đĩa thép (Disc Pack)

Đây là bộ phận quan trọng nhất của khớp nối. Các đĩa mỏng bằng thép không gỉ được xếp chồng và cố định bằng bu lông. Khi hoạt động, các đĩa này sẽ uốn cong nhẹ để bù sai lệch trục.

3. Spacer (ống nối trung gian)

Spacer là bộ phận nối giữa hai hub, giúp tạo khoảng cách giữa hai trục và hỗ trợ lắp đặt trong những hệ thống có khoảng cách lớn.

4. Bu lông và đai ốc

Các bu lông cường độ cao được sử dụng để liên kết chặt chẽ các đĩa và hub, đảm bảo khả năng truyền mô-men xoắn ổn định.

Nhờ cấu tạo hoàn toàn bằng kim loại, khớp nối đĩa có độ bền cao, chịu tải tốt và ít phải bảo trì.

>>>> Xem thêm sản phẩm: Khớp Nối Đĩa Thép Flender Arpex ARS-6 NWN

LIÊN HỆ TƯ VẤN VÀ MUA HÀNG HOTLINE: 0964 900 401 - EMAIL:SALESADMIN@PHUCNGUYENPHAT.COM

---

Nguyên lý hoạt động của khớp nối đĩa

Nguyên lý hoạt động của khớp nối đĩa khá đơn giản:

1. Mô-men xoắn từ trục chủ động được truyền đến hub.

2. Lực xoắn tiếp tục truyền qua các bu lông sang bộ đĩa thép.

3. Các đĩa thép uốn cong nhẹ khi quay, cho phép bù sai lệch giữa hai trục.

4. Mô-men xoắn cuối cùng được truyền sang trục bị động.

Khả năng uốn đàn hồi của các đĩa thép chính là yếu tố giúp khớp nối đĩa có thể bù được các loại sai lệch trục như:

• Sai lệch góc

• Sai lệch song song

• Sai lệch dọc trục

---

Các loại khớp nối đĩa phổ biến

Hiện nay trên thị trường có nhiều loại khớp nối đĩa khác nhau, nhưng phổ biến nhất gồm:

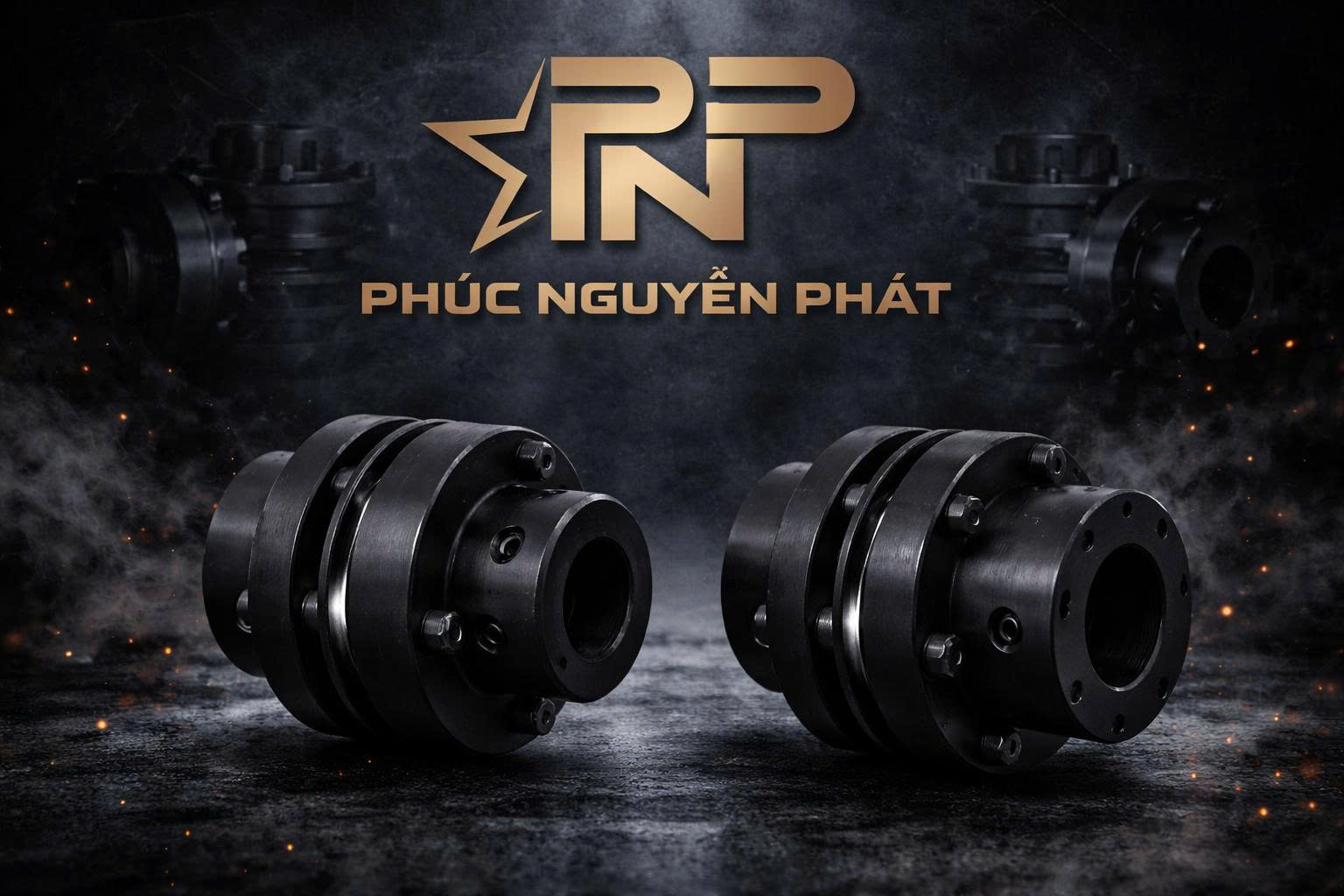

1. Khớp nối đĩa đơn (Single Disc Coupling)

Loại này chỉ sử dụng một bộ đĩa thép giữa hai hub. Thiết kế đơn giản, kích thước nhỏ gọn và thường được dùng trong các hệ thống truyền động nhẹ.

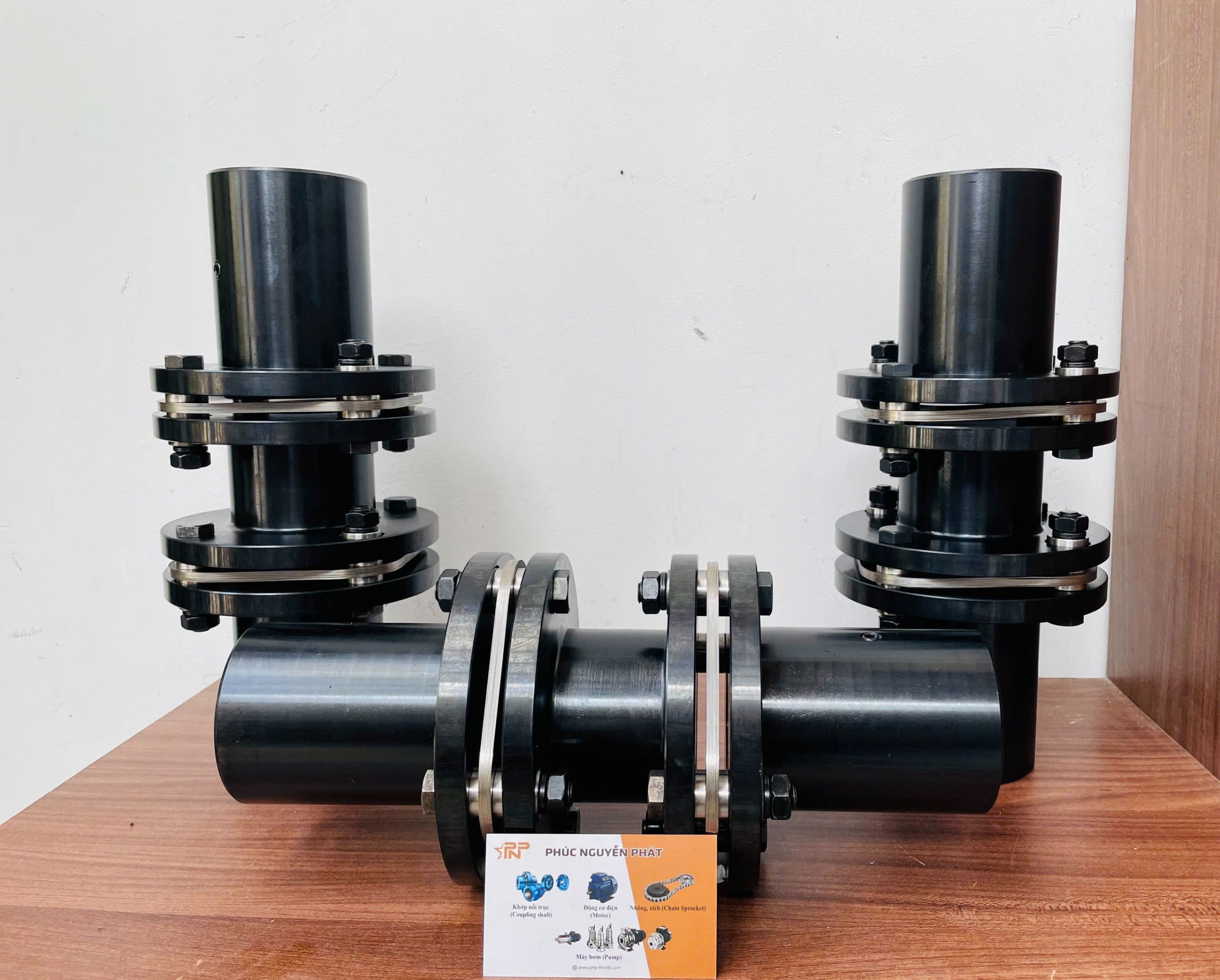

2. Khớp nối đĩa đôi (Double Disc Coupling)

Đây là loại được sử dụng phổ biến nhất. Khớp nối gồm hai bộ đĩa và một spacer ở giữa, giúp tăng khả năng bù sai lệch trục và truyền mô-men xoắn lớn hơn.

---

Ưu điểm của khớp nối đĩa

Khớp nối đĩa được sử dụng rộng rãi trong công nghiệp nhờ nhiều ưu điểm nổi bật:

1. Truyền mô-men xoắn lớn
Khớp nối có thể truyền tải lực xoắn cao mà vẫn đảm bảo độ ổn định.

2. Không cần bôi trơn
Do cấu tạo hoàn toàn bằng kim loại nên khớp nối không cần dầu mỡ bôi trơn, giảm chi phí bảo trì.

3. Độ chính xác cao
Thiết kế chính xác giúp loại bỏ độ rơ và hạn chế rung động khi vận hành.

4. Tuổi thọ cao
Các đĩa thép không gỉ có độ bền cao, chịu được tải trọng lớn và môi trường khắc nghiệt.

5. Khả năng bù sai lệch trục tốt
Khớp nối có thể bù được nhiều loại sai lệch trục khác nhau, giúp hệ thống vận hành ổn định.

LIÊN HỆ TƯ VẤN VÀ MUA HÀNG HOTLINE: 0964 900 401 - EMAIL:SALESADMIN@PHUCNGUYENPHAT.COM

---

Ứng dụng của khớp nối đĩa trong công nghiệp

Khớp nối đĩa được sử dụng trong nhiều lĩnh vực khác nhau như:

• Máy bơm công nghiệp

• Máy nén khí

• Máy phát điện

• Máy trộn và máy khuấy

• Máy sản xuất giấy

• Máy đóng gói

• Thiết bị luyện kim và nhà máy thép

Nhờ khả năng chịu tải cao và vận hành ổn định ở tốc độ lớn, khớp nối đĩa đặc biệt phù hợp với các hệ thống truyền động yêu cầu độ chính xác cao.
