Top Các Loại Khớp Nối Trục Bơm Phổ Biến Nhất Hiện Nay

Khớp nối trục bơm là gì? Khám phá top các loại khớp nối trục bơm công nghiệp phổ biến nhất hiện nay như khớp nối mềm, khớp nối răng, bánh xe, đĩa thép giúp bảo vệ và tối ưu hiệu suất máy bơm.

Khớp nối trục bơm là một trong những thiết bị cơ khí quan trọng và là từ khóa được tìm kiếm phổ biến bởi các kỹ sư, kỹ thuật viên nhà máy. Trên thị trường hiện nay có rất nhiều dòng khớp nối đa dạng về thiết kế lẫn đặc tính kỹ thuật. Để giúp bạn dễ dàng lựa chọn giải pháp truyền động tối ưu nhất cho hệ thống máy bơm công nghiệp, Đại Hồng Phát đã tổng hợp chi tiết các loại khớp nối máy bơm phổ biến nhất qua bài viết dưới đây!

1. Khớp nối trục bơm là gì? Vì sao hệ thống bơm cần khớp nối?

1.1. Định nghĩa khớp nối trục bơm:

Khớp nối trục bơm là thiết bị truyền động cơ khí làm nhiệm vụ kết nối giữa trục động cơ và trục của máy bơm.

Máy bơm công nghiệp thường có công suất lớn và hoạt động bằng nhiều nguồn năng lượng khác nhau (động cơ điện, khí nén, nhiệt năng). Phần lớn các dòng máy bơm này là dạng bơm rời trục, do đó việc sử dụng khớp nối trục là bắt buộc để kết nối chuyển động.

1.2. Vai trò quan trọng của khớp nối máy bơm:

- Truyền mô-men xoắn ổn định: Đảm bảo lực truyền từ động cơ đến đầu bơm diễn ra mượt mà và chính xác.

- Bù sai lệch trục: Hỗ trợ cân chỉnh các sai lệch tâm (góc, hướng tâm, dọc trục) giữa hai trục trong quá trình lắp đặt và vận hành.

- Giảm chấn, chống rung: Hấp thụ các cú sốc tải trọng, giảm thiểu rung động, từ đó bảo vệ thiết bị khỏi các hư hỏng cơ học.

- Kéo dài tuổi thọ hệ thống: Nhờ khả năng vận hành êm ái, khớp nối giúp giảm hao mòn máy móc và tiết kiệm chi phí bảo trì lâu dài.

Tùy vào nhu cầu, kỹ thuật viên có thể chọn khớp nối trục cứng (cho yêu cầu độ chính xác tuyệt đối), khớp nối trục mềm/đàn hồi (cho hệ thống cần giảm rung lắc và bù sai lệch).

2. Tổng hợp các loại khớp nối trục bơm phổ biến hiện nay:

Dưới đây là các loại khớp nối chuyên dụng cho ngành bơm đang được phân phối rộng rãi và tin dùng trong các nhà máy:

2.1. Khớp nối mềm linh hoạt (Flexible / Jaw Couplings):

Đây là dòng khớp nối phổ biến nhất nhờ cấu tạo có vòng đệm cao su giảm chấn, giúp chống rung và bù sai lệch hiệu quả. Các loại khớp nối mềm được sử dụng nhiều cho máy bơm công nghiệp:

• Khớp nối TNM (Nor-mex): Thiết kế 2 hub và 1 vòng đệm giảm chấn. Có khả năng chống đâm thủng, cân bằng sai lệch tốt, giảm xóc, chống dầu và dẫn điện.
• Khớp nối RRJ - Rathi: Dạng khớp nối ngàm linh hoạt (Jaw Coupling), chịu được nhiệt độ lên đến -120°C. Cao su giảm chấn đa dạng màu sắc (Xanh dương, Xám, Ngà) biểu thị cho các độ cứng khác nhau.

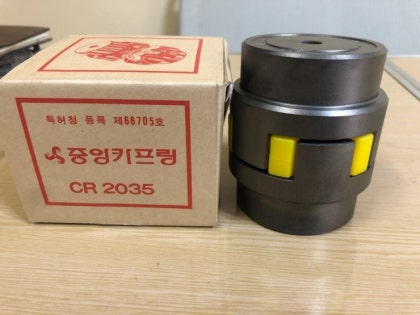

• Khớp nối JAC CR: Gồm 2 hub bằng gang và vòng đệm giảm chấn màu vàng đặc trưng. Ưu điểm là dễ dàng tháo lắp, bảo trì, rất lý tưởng cho máy bơm.

Khớp nối trục JAC CR

Xem thêm bài viết: Động cơ giảm tốc - Động cơ điện MOTOLOGY

2.2. Khớp nối bánh xe (Tire Couplings):

Khớp nối bánh xe có phần cao su bọc ngoài đàn hồi cực cao, giúp triệt tiêu rung động và bảo vệ tuổi thọ động cơ xuất sắc. Các loại khớp nối bánh xe được sử dụng nhiều cho máy bơm công nghiệp:

• Khớp nối bánh xe JAC CA: Chế tạo từ hợp chất tự nhiên, giảm xóc tuyệt vời, lắp đặt cực kỳ nhanh chóng mà không cần sử dụng các công cụ chuyên dụng.

Khớp nối bánh xe JAC CA

• Khớp nối Fenner Fenaflex: Độ đàn hồi cao, không yêu cầu bôi trơn. Điểm mạnh là có thể kiểm tra, thay thế phần lốp cao su mà không làm gián đoạn hệ thống truyền động.

2.3. Khớp nối răng (Gear Couplings):

Dành cho các hệ thống máy bơm yêu cầu mô-men xoắn lớn, thiết kế nhỏ gọn nhưng sức mạnh truyền tải cực cao. Các loại khớp nối răng được sử dụng nhiều cho máy bơm công nghiệp:

• Khớp nối răng vỏ nhựa BoWex KTR: Cấu tạo 2 hub bánh răng thép và vỏ bọc nilon (nhựa) bên ngoài. Phù hợp cho máy bơm gia tốc trung bình và tải trọng va đập thấp.

Khớp nối răng vỏ nhựa Bowex KTR

• Khớp nối răng vỏ thép TNZ ZCA/ZCB: Bù lệch trục đa hướng. Chịu được mô-men xoắn khổng lồ (lên đến 390.000 Nm) và tốc độ quay max 6.000 vòng/phút.

2.4. Khớp nối trục xích (Roller Chain Couplings):

Sử dụng kết cấu ngông xích mạnh mẽ, dòng khớp nối mang lại khả năng chịu tải và tháo lắp cực kỳ linh hoạt. Khớp nối xích được ứng dụng nhiều trong ngành bơm công nghiệp chính là:

Khớp nối xích LRC Cross Morse: Kết cấu chắc chắn gồm 2 nhông xích, 1 dây sên con lăn và 1 nắp bọc bảo vệ (vỏ nhôm/nhựa). Dòng khớp nối này có khả năng bảo vệ quá tải tốt, chịu công suất hoạt động cao, tháo lắp dễ dàng.

Xem thêm bài viết: Khớp nối xích là gì? Cấu tạo của khớp nối xích? Mua ở đâu?

2.5. Khớp nối lưới lò xo (Taper Grid Couplings):

Sử dụng mạng lưới lò xo thép để truyền động, kết hợp hoàn hảo ưu điểm của cả khớp nối cứng và khớp nối mềm.

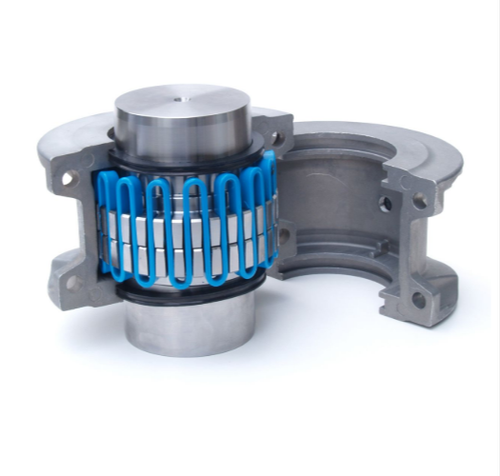

Khớp nối lò xo PTI T10: Truyền mô-men quay thông qua mạng lưới lò xo thép linh hoạt. Vừa có khả năng bù sai lệch trục, vừa hấp thụ các tải trọng xung kích (shock loads) cực kỳ tốt cho hệ thống bơm.

2.6. Khớp nối đĩa thép (Steel Disc Couplings):

Khớp nối đĩa đàn hồi PTI Mark : Tuân thủ tiêu chuẩn API610/API671. Được thiết kế chuyên biệt để đáp ứng độ chính xác cao trong ngành công nghiệp hóa dầu, trạm bơm hóa chất và các hệ thống bơm công nghệ cao.

3. Mua khớp nối trục bơm ở đâu uy tín, giá tốt tại Việt Nam?

Nếu bạn đang tìm kiếm một nhà cung cấp khớp nối trục bơm chính hãng, chất lượng với mức giá tốt tại Việt Nam, PNP (Công ty TNHH SX TM Kỹ Thuật Phúc Nguyễn Phát) chính là đối tác tin cậy hàng đầu.

Vì sao nhiều doanh nghiệp tin chọn mua khớp nối truyền động tại PNP?

• Hàng sẵn kho số lượng lớn: Đa dạng chủng loại, kích thước, luôn sẵn sàng đáp ứng nhanh chóng mọi tiến độ dự án của khách hàng.
• Chất lượng đảm bảo, đầy đủ CO/CQ: Sản phẩm minh bạch về nguồn gốc xuất xứ, đạt các tiêu chuẩn kỹ thuật vận hành khắt khe nhất.
• Giá cả cạnh tranh: Cung cấp mức giá hợp lý, mang lại giải pháp truyền động tối ưu và tiết kiệm chi phí cho doanh nghiệp.
• Giao hàng toàn quốc nhanh chóng: Đảm bảo tiến độ giao nhận, cung cấp vật tư kịp thời nhằm giúp doanh nghiệp giảm thiểu tối đa thời gian ngừng máy.
• Đội ngũ kỹ thuật chuyên sâu: Tư vấn chính xác model khớp nối phù hợp nhất với đặc tính động cơ và hệ thống máy bơm của bạn.

Đừng để hệ thống máy móc bị gián đoạn hay giảm hiệu suất chỉ vì những chi tiết nhỏ! Hãy liên hệ ngay với PNP hôm nay để nhận tư vấn và báo giá các dòng khớp nối trục bơm mới nhất với mức chiết khấu cực kỳ hấp dẫn.

----------------------------------------------------
