Cách Chọn Puly Phù Hợp Với Hệ Thống Truyền Động

Trong các hệ thống truyền động công nghiệp, puly đóng vai trò quan trọng trong việc truyền chuyển động và công suất từ động cơ đến các bộ phận máy móc thông qua dây đai. Việc lựa chọn puly phù hợp không chỉ giúp hệ thống vận hành ổn định mà còn góp phần nâng cao hiệu quả truyền động, hạn chế hao mòn và giảm chi phí bảo trì trong quá trình sử dụng.

Tuy nhiên, mỗi hệ thống truyền động lại có những yêu cầu khác nhau về công suất, tốc độ quay, kích thước và điều kiện làm việc. Nếu lựa chọn puly không đúng thông số kỹ thuật, hệ thống có thể gặp phải các vấn đề như trượt dây đai, rung động, giảm hiệu suất truyền động hoặc làm giảm tuổi thọ của các bộ phận liên quan.

Vậy cách chọn puly phù hợp với hệ thống truyền động cần dựa trên những tiêu chí nào? Hãy cùng Phúc Nguyễn Phát tìm hiểu các yếu tố quan trọng giúp lựa chọn puly đáp ứng yêu cầu vận hành trong bài viết dưới đây.

1. Tại Sao Cần Lựa Chọn Puly Phù Hợp Với Hệ Thống Truyền Động?

Puly là một trong những bộ phận quan trọng của hệ thống truyền động bằng dây đai, có nhiệm vụ phối hợp với dây đai để truyền chuyển động quay và công suất giữa các trục. Tùy theo thiết kế, puly còn giúp điều chỉnh tỷ số truyền, từ đó thay đổi tốc độ quay và mô-men xoắn tại trục được dẫn động.

Lựa chọn puly đúng thông số kỹ thuật mang lại nhiều lợi ích trong quá trình vận hành:

- Đảm bảo hiệu quả truyền động: Puly có kích thước và biên dạng rãnh phù hợp với dây đai giúp truyền công suất hiệu quả, hạn chế hiện tượng trượt đối với các bộ truyền đai ma sát.

- Duy trì hoạt động ổn định: Sự tương thích giữa puly, dây đai và các bộ phận liên quan giúp hạn chế rung động, tiếng ồn và những sự cố phát sinh trong quá trình vận hành.

- Giảm hao mòn thiết bị: Lựa chọn đúng loại puly và đường kính làm việc giúp hạn chế tình trạng dây đai bị uốn cong quá mức, mài mòn bất thường hoặc hư hỏng sớm.

- Tối ưu chi phí bảo trì: Hệ thống truyền động được thiết kế và lắp đặt đúng kỹ thuật có thể giảm tần suất thay thế linh kiện và hạn chế thời gian dừng máy ngoài kế hoạch.

Ngược lại, việc sử dụng puly không phù hợp có thể ảnh hưởng đến khả năng truyền tải, gây hao mòn dây đai và làm giảm độ tin cậy của hệ thống.

Vì vậy, trước khi lựa chọn puly, cần xác định rõ các yêu cầu vận hành và thông số kỹ thuật của hệ thống để đảm bảo thiết bị đáp ứng đúng nhu cầu sử dụng.

2. Các Yếu Tố Cần Xem Xét Khi Chọn Puly

Để lựa chọn puly phù hợp, cần xem xét đồng thời nhiều yếu tố thay vì chỉ dựa vào đường kính hoặc giá thành sản phẩm. Trong đó, loại dây đai, công suất truyền động, tốc độ quay và kích thước lắp đặt là những thông số quan trọng cần được xác định trước.

2.1. Loại dây đai sử dụng

Mỗi loại dây đai được thiết kế để làm việc với một kiểu puly tương ứng. Sự phù hợp giữa biên dạng rãnh puly và tiết diện dây đai là yếu tố quan trọng giúp hệ thống truyền động hoạt động ổn định.

Một số loại puly thường được sử dụng bao gồm:

- Puly đai thang: Có rãnh hình chữ V, sử dụng với dây đai thang trong các hệ thống truyền động công nghiệp như máy bơm, quạt công nghiệp và máy nén khí.

- Puly đai răng: Có các rãnh răng tương ứng với bước răng của dây đai, phù hợp với những hệ thống yêu cầu truyền động đồng bộ và hạn chế sai lệch vị trí.

- Puly đai dẹt: Có bề mặt làm việc phù hợp với dây đai dẹt, thường được sử dụng trong một số hệ thống truyền động có thiết kế chuyên biệt.

Đối với puly đai thang, các biên dạng phổ biến như SPZ, SPA, SPB và SPC có kích thước rãnh khác nhau. Do đó, cần xác định chính xác tiết diện dây đai trước khi lựa chọn puly để tránh tình trạng không tương thích.

2.2. Công suất và tải trọng truyền động

Công suất của động cơ là một trong những thông số quan trọng khi lựa chọn puly. Tuy nhiên, khả năng truyền tải của hệ thống còn phụ thuộc vào đặc điểm tải trọng, thời gian vận hành và điều kiện làm việc thực tế.

Chẳng hạn, hệ thống vận hành liên tục hoặc thường xuyên chịu tải va đập có thể cần được tính toán với hệ số làm việc phù hợp. Trong khi đó, các thiết bị hoạt động với tải tương đối ổn định có thể có yêu cầu thiết kế khác.

Khi lựa chọn puly, cần xem xét:

• Công suất định mức của động cơ.
• Đặc điểm tải trọng và chế độ vận hành.
• Tốc độ quay của trục dẫn động và trục bị dẫn động.
• Khả năng truyền công suất của dây đai theo khuyến nghị nhà sản xuất.

Việc xác định các thông số này giúp lựa chọn tiết diện dây đai, đường kính puly và số lượng dây đai phù hợp với yêu cầu truyền động.

2.3. Đường kính puly và tỷ số truyền

Đường kính puly có ảnh hưởng trực tiếp đến tốc độ quay của các trục trong hệ thống. Đối với bộ truyền đai thông thường, sự chênh lệch đường kính làm việc giữa puly dẫn động và puly bị dẫn động sẽ quyết định tỷ số truyền.

Trong điều kiện lý tưởng, khi bỏ qua hiện tượng trượt, mối quan hệ giữa tốc độ quay và đường kính puly được thể hiện như sau:

n₁ × D₁ ≈ n₂ × D₂**

Trong đó:

- n₁: Tốc độ quay của puly dẫn động (vòng/phút).

- n₂: Tốc độ quay của puly bị dẫn động (vòng/phút).

- D₁: Đường kính làm việc của puly dẫn động.

- D₂: Đường kính làm việc của puly bị dẫn động.

Ví dụ, nếu động cơ quay với tốc độ 1.450 vòng/phút, sử dụng puly dẫn động có đường kính làm việc 100 mm và puly bị dẫn động có đường kính làm việc 200 mm, tốc độ quay lý tưởng của trục bị dẫn động sẽ vào khoảng 725 vòng/phút.

Tuy nhiên, tốc độ thực tế có thể thay đổi do hiện tượng trượt và biến dạng đàn hồi của dây đai. Ngoài ra, đối với puly đai thang, cần sử dụng đúng loại đường kính quy định trong tài liệu kỹ thuật thay vì mặc định lấy đường kính ngoài để tính toán.

Bên cạnh tỷ số truyền, đường kính puly cũng phải đáp ứng giới hạn tối thiểu theo khuyến nghị của nhà sản xuất dây đai. Puly có đường kính quá nhỏ có thể khiến dây đai phải uốn cong nhiều hơn, làm tăng ứng suất và ảnh hưởng đến tuổi thọ sử dụng.

2.4. Kích thước trục và phương pháp lắp đặt

Ngoài các thông số truyền động, kích thước lắp đặt cũng cần được kiểm tra để đảm bảo puly tương thích với trục máy.

Một số thông số cần chú ý gồm:

- Đường kính lỗ trục của puly.

- Kích thước và kiểu rãnh then.

- Chiều rộng tổng thể của puly.

- Số lượng rãnh dây đai.

- Phương pháp cố định puly trên trục.

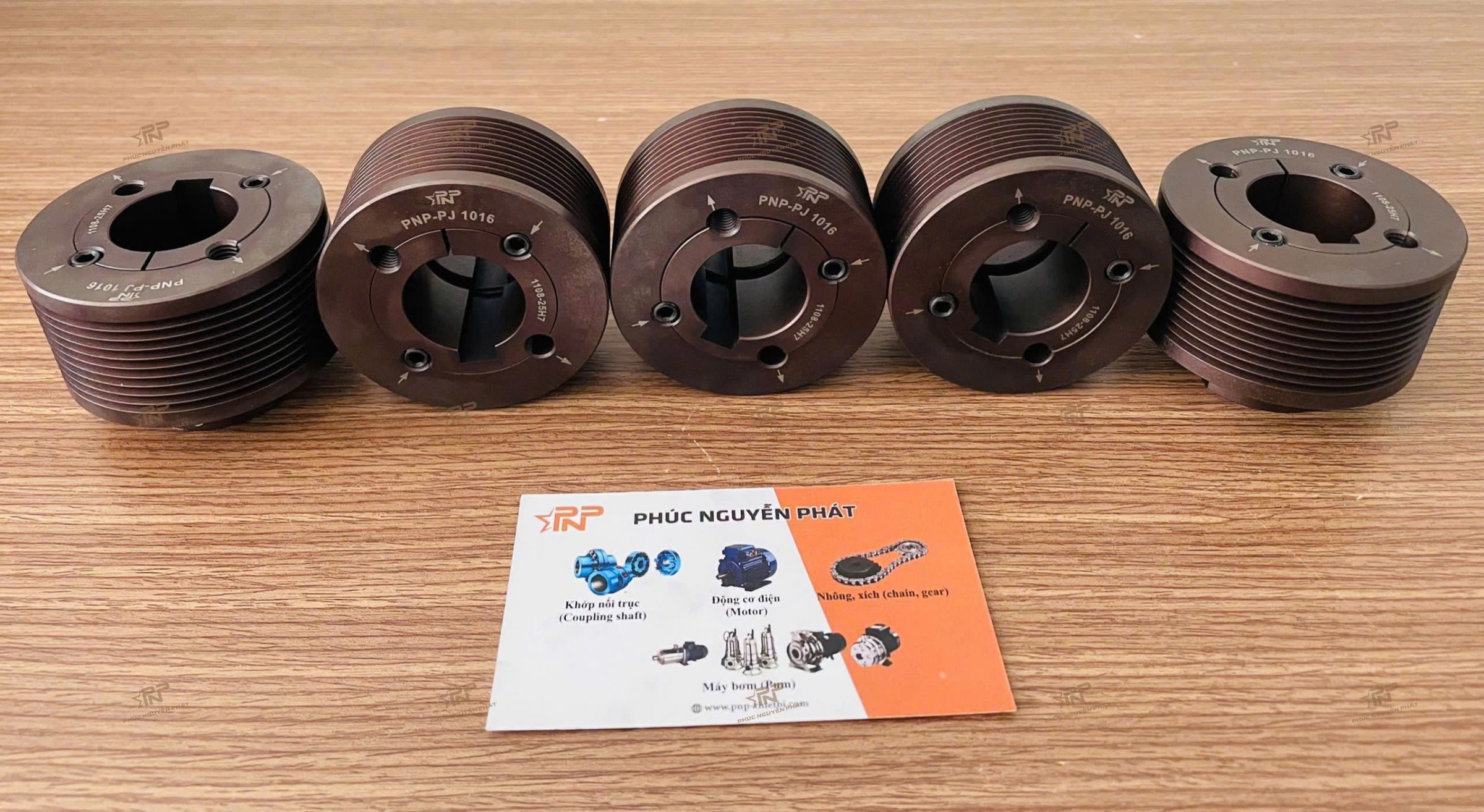

Tùy theo thiết kế, puly có thể sử dụng lỗ trục gia công sẵn hoặc kết hợp với ống lót côn (Taper Bush) để thuận tiện cho quá trình lắp đặt và tháo lắp.

Lựa chọn đúng kích thước lắp đặt giúp hạn chế tình trạng lỏng liên kết, sai lệch vị trí và những hư hỏng có thể phát sinh trong quá trình vận hành.

2.5. Vật liệu và điều kiện làm việc

Vật liệu chế tạo puly cần phù hợp với tải trọng và môi trường sử dụng. Trong công nghiệp, puly thường được sản xuất từ gang, thép hoặc một số vật liệu khác tùy theo yêu cầu ứng dụng.

Bên cạnh vật liệu, cần xem xét các yếu tố như nhiệt độ, độ ẩm, bụi bẩn, hóa chất và tốc độ quay. Đối với môi trường có điều kiện làm việc đặc biệt, việc lựa chọn vật liệu và kết cấu puly cần dựa trên thông số kỹ thuật của nhà sản xuất.

>>>> Xem thêm bài viết: Puly là gì? Puly là những loại nào? Địa điểm mua puly uy tín tại TP. HCM

LIÊN HỆ TƯ VẤN VÀ MUA HÀNG  HOTLINE: 0964 900 401 - EMAIL: PHUCNGUYENPHAT.PNP@GMAIL.COM

3. Hướng Dẫn Cách Chọn Puly Phù Hợp Với Hệ Thống Truyền Động

Sau khi xác định các yếu tố kỹ thuật, quá trình lựa chọn puly có thể được thực hiện theo những bước cơ bản dưới đây.

Bước 1: Xác định yêu cầu vận hành của hệ thống

Trước tiên, cần thu thập thông tin về công suất động cơ, tốc độ quay đầu vào, tốc độ đầu ra mong muốn và đặc điểm tải trọng của thiết bị.

Đồng thời, cần xác định hệ thống vận hành liên tục hay gián đoạn, có thường xuyên khởi động dưới tải hoặc chịu tải va đập hay không. Đây là cơ sở để lựa chọn phương án truyền động đáp ứng yêu cầu sử dụng.

Bước 2: Lựa chọn loại dây đai và biên dạng puly

Dựa trên công suất thiết kế và điều kiện vận hành, tiến hành lựa chọn loại dây đai phù hợp. Sau đó, xác định biên dạng rãnh puly tương ứng.

Đối với hệ thống sử dụng dây đai thang, cần kiểm tra các tiết diện như SPZ, SPA, SPB hoặc SPC theo tài liệu kỹ thuật. Không nên lựa chọn chỉ dựa vào kích thước bên ngoài vì mỗi biên dạng có yêu cầu khác nhau về kích thước rãnh và khả năng truyền tải.

Bước 3: Tính toán tỷ số truyền và lựa chọn đường kính puly

Từ tốc độ quay đầu vào và đầu ra mong muốn, xác định tỷ số truyền cần thiết để lựa chọn cặp puly có đường kính phù hợp.

Trong quá trình tính toán, cần kiểm tra giới hạn đường kính tối thiểu, tốc độ dây đai và không gian lắp đặt. Nếu lựa chọn kích thước puly tiêu chuẩn gần với giá trị tính toán, cần kiểm tra lại tốc độ đầu ra thực tế của phương án đó.

Bước 4: Xác định số lượng rãnh và kích thước lắp đặt

Sau khi lựa chọn đường kính puly, cần xác định số lượng dây đai hoặc số rãnh cần thiết dựa trên khả năng truyền công suất của từng dây đai.

Đồng thời, kiểm tra đường kính trục, kiểu lắp ghép và khoảng cách giữa hai trục để lựa chọn puly có kích thước phù hợp với kết cấu máy.

Bước 5: Kiểm tra thông số trước khi đưa vào sử dụng

Trước khi lắp đặt, cần đối chiếu lại các thông số kỹ thuật của puly và dây đai với yêu cầu hệ thống.

Đặc biệt, cần kiểm tra sự tương thích giữa các bộ phận, khả năng căn chỉnh và điều chỉnh lực căng dây đai. Đối với những hệ thống có tải trọng lớn hoặc điều kiện vận hành phức tạp, nên tham khảo tài liệu thiết kế hoặc ý kiến từ đơn vị kỹ thuật chuyên môn.

4. Những Sai Lầm Thường Gặp Khi Lựa Chọn Puly

Trong thực tế, một số sai sót khi lựa chọn puly có thể khiến hệ thống truyền động hoạt động kém ổn định hoặc làm tăng chi phí bảo trì.

Lựa chọn sai biên dạng rãnh puly

Sử dụng puly không tương thích với tiết diện dây đai có thể khiến dây đai tiếp xúc không đúng vị trí, gây mài mòn bất thường và ảnh hưởng đến khả năng truyền công suất.

Chỉ quan tâm đến đường kính puly

Đường kính là thông số quan trọng nhưng không phải yếu tố duy nhất. Nếu bỏ qua công suất, tải trọng, số lượng dây đai và điều kiện vận hành, puly được lựa chọn có thể không đáp ứng yêu cầu thực tế.

Không kiểm tra kích thước trục

Puly có đường kính và biên dạng phù hợp nhưng sai kích thước lỗ trục hoặc kiểu lắp ghép vẫn có thể gây khó khăn khi lắp đặt, thậm chí ảnh hưởng đến độ an toàn của thiết bị.

Bỏ qua điều kiện làm việc

Môi trường nhiều bụi, nhiệt độ cao hoặc hệ thống chịu tải thay đổi thường xuyên có thể ảnh hưởng đến tuổi thọ bộ truyền. Vì vậy, cần xem xét điều kiện vận hành ngay từ giai đoạn lựa chọn thiết bị.

Việc nhận biết những sai lầm này giúp người sử dụng chủ động kiểm tra thông số và hạn chế rủi ro trước khi đưa hệ thống vào hoạt động.



LIÊN HỆ TƯ VẤN VÀ MUA HÀNG  HOTLINE: 0964 900 401 - EMAIL: PHUCNGUYENPHAT.PNP@GMAIL.COM

5. Một Số Lưu Ý Khi Lắp Đặt Và Sử Dụng Puly

Bên cạnh việc lựa chọn đúng thông số kỹ thuật, quá trình lắp đặt và bảo trì cũng ảnh hưởng trực tiếp đến hiệu quả hoạt động của puly.

Để hệ thống truyền động vận hành ổn định, cần lưu ý một số vấn đề sau:

- Căn chỉnh puly chính xác: Đảm bảo vị trí và độ thẳng hàng giữa các puly theo yêu cầu kỹ thuật để hạn chế tình trạng dây đai chạy lệch và mòn không đều.

- Điều chỉnh lực căng dây đai phù hợp: Dây đai quá chùng có thể gây trượt, trong khi lực căng quá lớn có thể làm tăng tải tác dụng lên trục và ổ đỡ.

- Kiểm tra tình trạng rãnh puly: Theo dõi dấu hiệu mài mòn, nứt vỡ hoặc biến dạng để có phương án thay thế kịp thời.

- Vệ sinh và bảo trì định kỳ: Loại bỏ bụi bẩn, dầu mỡ hoặc các yếu tố có thể ảnh hưởng đến khả năng làm việc của bộ truyền.

- Tuân thủ hướng dẫn của nhà sản xuất: Thực hiện lắp đặt, kiểm tra và thay thế linh kiện theo đúng yêu cầu kỹ thuật của từng hệ thống.

Trước khi tiến hành kiểm tra hoặc bảo trì, cần dừng máy, cô lập nguồn năng lượng và thực hiện các biện pháp an toàn theo quy trình của đơn vị vận hành.

6. Lựa Chọn Puly Công Nghiệp Tại Phúc Nguyễn Phát

Việc lựa chọn puly phù hợp đòi hỏi sự cân nhắc giữa thông số kỹ thuật, đặc điểm vận hành và khả năng tương thích với các bộ phận trong hệ thống. Do đó, tìm kiếm đơn vị cung cấp có thông tin sản phẩm rõ ràng và khả năng hỗ trợ tư vấn kỹ thuật là yếu tố cần thiết.

Công ty TNHH Sản Xuất Thương Mại Kỹ Thuật Phúc Nguyễn Phát (PNP) cung cấp các sản phẩm thiết bị truyền động công nghiệp, trong đó có các dòng puly đai thang SPA, SPB, SPC và SPZ, đáp ứng nhu cầu sử dụng trong nhiều hệ thống máy móc và thiết bị sản xuất.

Khách hàng có thể tham khảo các dòng puly tại PNP và cung cấp thông tin về công suất động cơ, tốc độ quay, loại dây đai, kích thước trục cùng điều kiện vận hành để được hỗ trợ lựa chọn sản phẩm phù hợp.

-------------------------
