Khớp nối SW Type (Snap-Wrap / Radially Removable Elastomer) của Lovejoy / Rathi là loại khớp nối mềm (Jaw Flex Coupling) được thiết kế để thay thế bộ elastomer (spider) theo hướng xuyên tâm mà không cần tháo hub hoặc di chuyển các trục. Đây là một điểm đặc biệt quan trọng trong việc giảm thời gian bảo trì & ngưng máy.
Danh mục: Khớp nối linh hoạt – Flexible Couplings
Khớp nối trục, Khớp nối SW, SW, Lovejoy Rathi

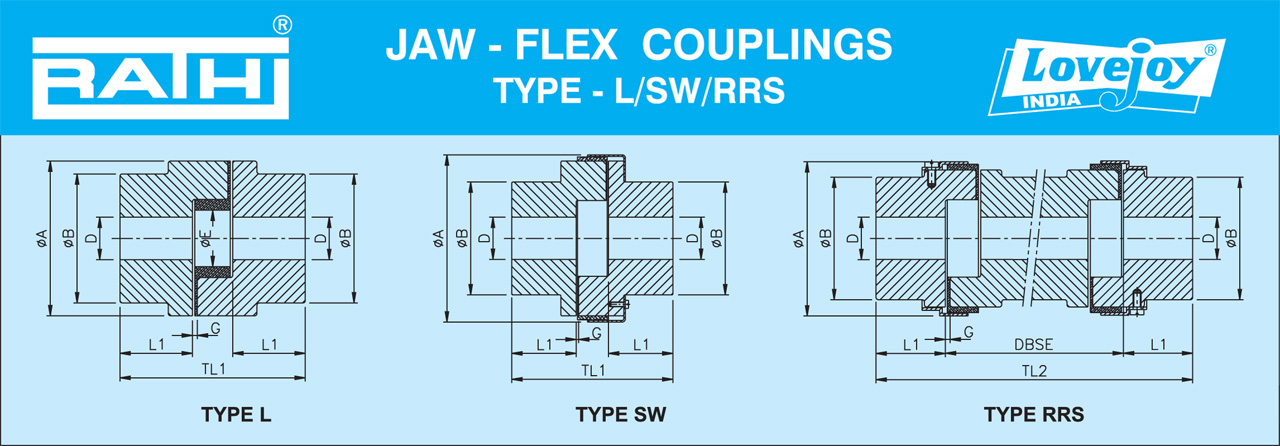

Một bộ SW Type hoàn chỉnh bao gồm:
Hai hub kiểu L-Type (L Type Hubs) — chất liệu thường là gang (cast iron) hoặc nhôm tuỳ size.
Spider Snap-Wrap — bộ giảm chấn làm từ elastomer (ví dụ cao su Nitrile / NBR, Urethane) với thiết kế “wrap around” và dùng vòng giữ (snap ring) để cố định.
Vòng giữ (Snap Ring) để cố định spider hoặc elastomer vào hub mà không phải tháo hub.
Nguyên lý hoạt động: khi trục có moment xoắn truyền qua, hub truyền lực qua các hàm (jaws) vào spider, spider chịu lực uốn, nén, đàn hồi để truyền tiếp tới hub phía kia. Spider có tính giảm chấn, hấp thu rung sốc, sai lệch nhỏ giữa hai trục. Thiết kế snap-wrap cho phép tiếp cận từ bên ngoài để thay spider khi mòn hoặc hỏng.
| LIÊN HỆ TƯ VẤN VÀ MUA HÀNG HOTLINE: 0964 900 401 - EMAIL:SALESADMIN@PHUCNGUYENPHAT.CO |
Dưới đây là các thông số thường gặp & giới hạn khi sử dụng khớp nối SW Type:
| Thông số | Giá trị / Giới hạn | Ghi chú |
|---|---|---|
| Tốc độ quay tối đa (RPM) | khoảng 1.750 RPM với snap ring | Nếu cao hơn thì nên xem loại LC Type |
| Lỗ khoan tối đa (Max Bore) |
Khoảng 55 mm với thông số từ tài liệu tiếng Anh (Max Bore: 2.125 in ≈ 55 mm), Nhưng tại Ấn Độ có loại lên tới ~115 mm tùy KW / tốc độ thấp hơn |
|
| Công suất / moment xoắn | Phụ thuộc vào size SW; ví dụ SW-100, SW-150 trong catalogue Việt Nam có moment xoắn & công suất tương ứng theo bảng thông số của Kiduco | |
| Vật liệu elastomer | NBR (Nitrile), Urethane – lựa chọn tùy yêu cầu môi trường (dầu, nhiệt, hóa chất) | |
| Chịu sai lệch trục | Có khả năng chịu sai lệch song song & lệch góc nhỏ nhờ phần elastomer – không quá lớn, nhưng đủ cho ứng dụng công nghiệp tiêu chuẩn |
Xem catalogue tại đây: Khớp nối trục Type SW
Loại SW hợp dùng cho:
Máy bơm, máy quạt, máy gió, máy nén trung bình
Băng tải, thiết bị truyền động có tải & tốc độ trung bình
Trong nhà máy sản xuất, chế biến, nơi có downtime cao nếu phải tháo lắp nhiều
Bạn nên chọn SW Type khi:
Tốc độ quay không vượt quá ~1.750 RPM
Yêu cầu thời gian bảo trì thấp, sửa spider nhanh chóng, tránh ngưng máy kéo dài
Môi trường không quá khắc nghiệt hoặc bạn có thể chọn elastomer chịu dầu, chịu nhiệt tốt
Moment xoắn và kích thước trục phù hợp với các kích cỡ hub SW có sẵn
Thương hiệu uy tín quốc tế – Rathi và Lovejoy là các nhà sản xuất khớp nối lâu đời, nổi tiếng toàn cầu.
Chất lượng ổn định – Sản phẩm được sản xuất tại Ấn Độ theo tiêu chuẩn.
Đa dạng lựa chọn – Nhiều kích thước, nhiều vật liệu elastomer đáp ứng mọi nhu cầu từ tải nhẹ đến tải nặng.
Giải pháp tiết kiệm chi phí – Giảm thời gian dừng máy, dễ thay thế phụ tùng, tuổi thọ cao.
----------------------------------------------------
