Cấu tạo & Nguyên lý làm việc

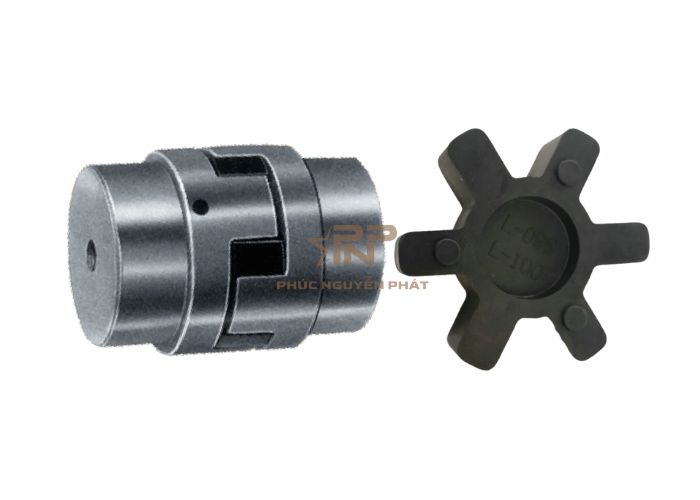

Khớp nối Type L có cấu tạo gồm ba thành phần chính:

1. 2 Hub (tức là hai phần hàm) — gắn lên hai trục truyền động và được nối với nhau qua phần trung gian đàn hồi. Hub có thể làm bằng các vật liệu khác nhau như cast iron (sắt đúc), sintered iron, hoặc aluminum tùy kích cỡ và yêu cầu truyền mô-men xoắn.

2. Spider giảm chấn (elastomer spider): Là phần đàn hồi đặt giữa hai hub để hấp thu dao động, lệch trục, giảm chấn va đập, đồng thời tránh tiếp xúc kim loại-với-kim loại. Vật liệu có thể là cao su NBR, Urethane, Hytrel hoặc thậm chí Bronze trong một số loại đặc biệt.

3. Cấu trúc hàm-khớp dạng Jaw: Các hàm (jaw) từ hai hub lồng vào nhau (inter-linking), với phần spider đặt giữa để truyền lực. Khi hub dịch chuyển nhẹ (vì lệch góc, lệch song song), spider làm nhiệm vụ truyền lực mà không làm hỏng hoặc có tiếp xúc kim loại trực tiếp

Thông số kỹ thuật:

Xem catalogue tại đây: Khớp nối trục Type L

Đặc điểm khớp nối trục Type L Rathi – Lovejoy

Khớp nối trục Jaw Flex Coupling loại L là dòng khớp nối tiêu chuẩn phổ biến trong ngành công nghiệp, được sản xuất bởi Rathi Ấn Độ (Lovejoy/Ringfeder). Đây là sản phẩm được ưa chuộng nhờ thiết kế đơn giản, độ bền cao và khả năng đáp ứng nhanh với nhu cầu tồn kho.

Cấu tạo cơ bản của khớp nối gồm 3 phần chính:

• Hai hub được chế tạo từ nhiều vật liệu khác nhau tùy theo kích cỡ, như sintered iron (cho dải size từ L35 – L75), cast iron (L95 – L295) hoặc aluminum (L50 – L110).

• Một spider đàn hồi làm từ cao su NBR, Urethane, Hytrel hoặc Bronze, có nhiệm vụ giảm chấn, truyền mô-men xoắn và bảo vệ hub khỏi tiếp xúc trực tiếp kim loại với kim loại.

Điểm nổi bật của khớp nối type L là không có tiếp xúc kim loại – kim loại trong điều kiện hoạt động bình thường, nhờ vậy hạn chế mài mòn và giảm tiếng ồn. Ngay cả khi spider bị mòn hoặc hư hỏng, khớp nối vẫn có thể duy trì truyền động tạm thời, tuy nhiên để đảm bảo an toàn và tuổi thọ thiết bị, spider cần được thay thế kịp thời.

Khớp nối có khả năng bù sai lệch trục góc và trục song song, đồng thời chống chịu tốt với dầu mỡ, bụi bẩn, cát và độ ẩm trong môi trường công nghiệp. Đặc biệt, với thiết kế Snap Wrap tiên tiến, spider có thể tháo lắp dễ dàng mà không cần tháo rời toàn bộ cụm trục, giúp giảm thời gian bảo trì và hạn chế tối đa thời gian ngừng máy.

Ngoài ra, dòng khớp nối này còn có các ưu điểm như tính linh hoạt cao, tốc độ lắp đặt nhanh, khả năng vận hành ổn định và chi phí bảo trì thấp. Nhờ đó, khớp nối trục Type L Rathi – Lovejoy được ứng dụng rộng rãi trong các hệ thống truyền động của máy bơm, quạt, băng tải, máy nén khí, tời nâng và nhiều thiết bị công nghiệp khác.

----------------------------------------------------
