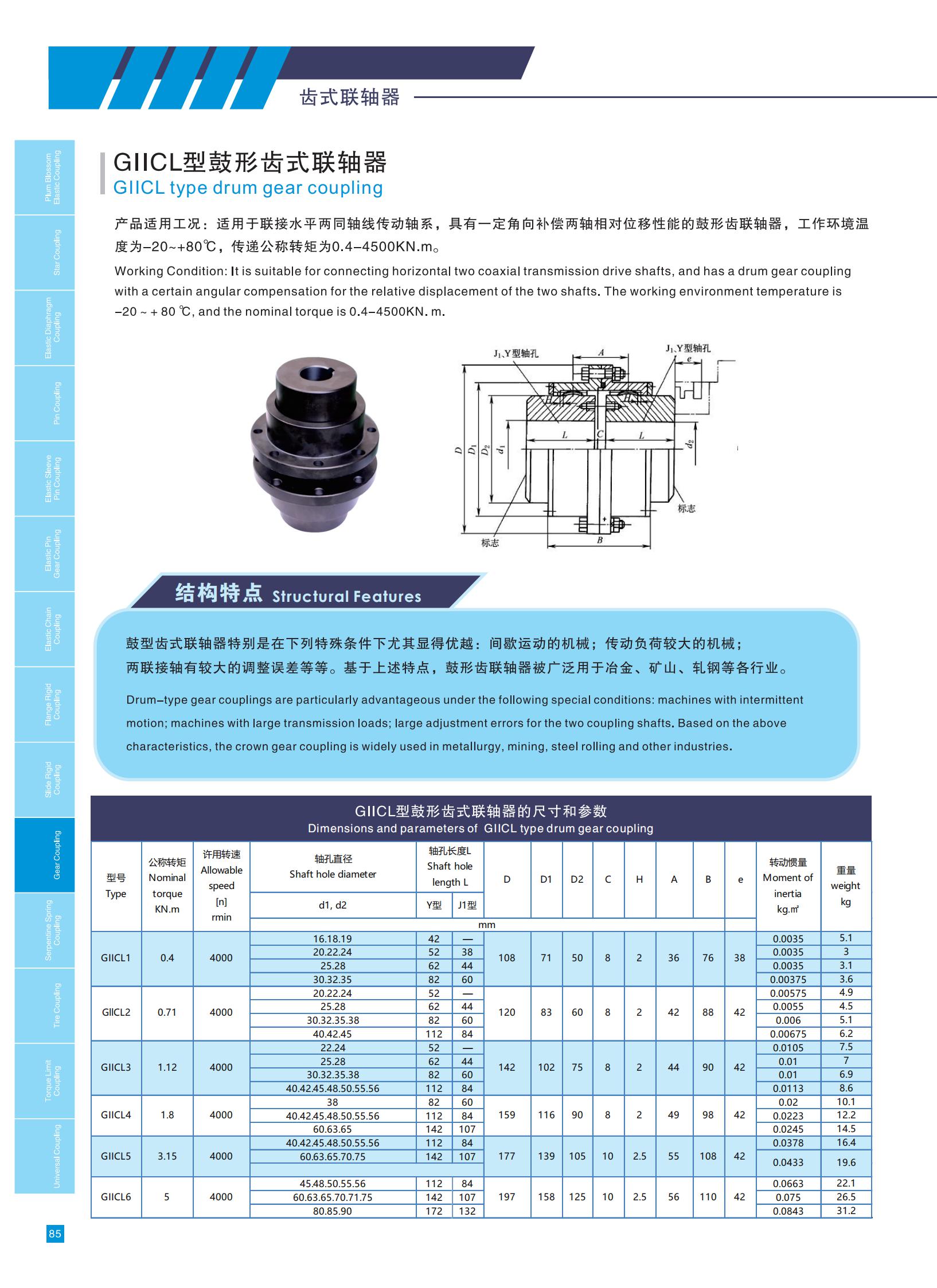

Khớp nối răng GIICL (hay còn gọi là GIICL gear coupling) là loại khớp nối cơ khí cao cấp, được sử dụng phổ biến trong các hệ thống truyền động công nghiệp nặng như: băng tải, máy nghiền, quạt công nghiệp, máy ép, máy cán thép... với yêu cầu mô-men xoắn lớn và độ bền cao.
Loại khớp nối này có cấu tạo đặc biệt với các răng nghiêng tiếp xúc theo hướng vòng, cho phép bù sai lệch góc và lệch tâm tốt, truyền động ổn định, giảm rung lắc, tăng tuổi thọ cho thiết bị.
Danh mục: Khớp nối răng - Gear Couplings
Khớp Nối Răng, GIICL, Khớp nối răng GIICL, Khớp nối
Trong các hệ thống truyền động cơ khí công nghiệp, việc truyền mô-men xoắn giữa hai trục quay là một nhiệm vụ cốt lõi. Tuy nhiên, do điều kiện lắp đặt thực tế và hoạt động lâu dài, các trục này thường bị sai lệch vị trí như lệch tâm, lệch góc hoặc lệch trục dọc. Khi đó, việc sử dụng khớp nối (coupling) là giải pháp không thể thiếu nhằm đảm bảo sự ổn định, an toàn và hiệu quả của hệ thống truyền động.
Khớp nối răng GIICL (Gear Coupling) là một trong những loại khớp nối phổ biến và tối ưu nhất cho các ứng dụng công nghiệp nặng, nhờ khả năng chịu tải lớn, độ bền cao và khả năng bù sai lệch tốt. Đây là loại khớp nối kiểu răng nghiêng có thể truyền lực ở mô-men xoắn cao trong khi vẫn giảm được ứng suất tại các điểm nối.
Tên gọi đầy đủ: Khớp nối răng GIICL (GIICL Gear Coupling)

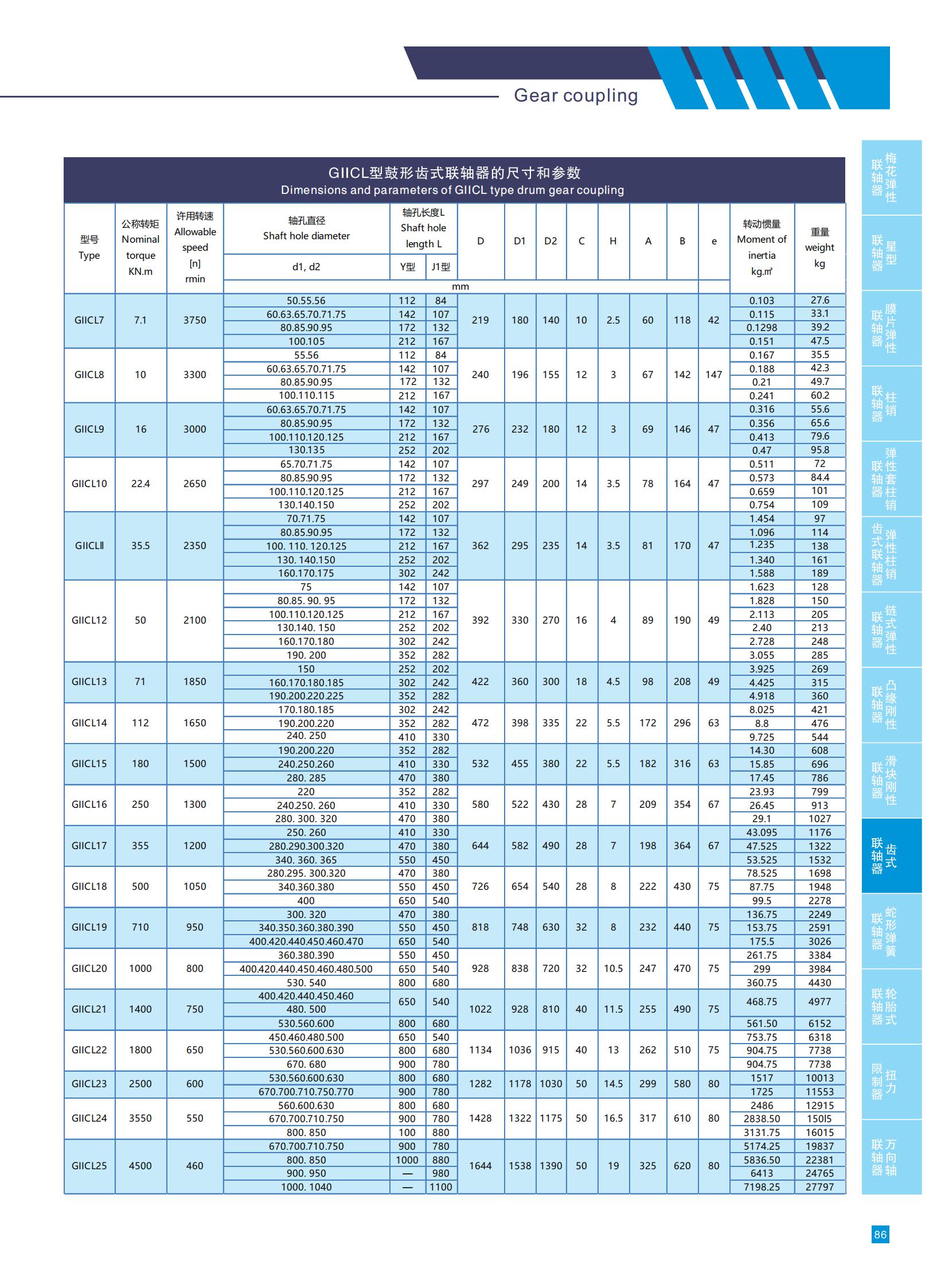

Phân loại theo kích cỡ: Từ GIICL1 đến GIICL30 hoặc lớn hơn (tuỳ thuộc vào tải trọng)
Thiết kế nhỏ gọn nhưng cực kỳ chắc chắn
Có khả năng bù sai lệch góc, lệch trục và lệch tâm lên đến ±1.5°
Chịu được mô-men xoắn lên đến hàng trăm nghìn Nm
Vận hành êm ái, không gây rung động quá mức cho hệ thống
Dễ dàng tháo lắp, bảo trì, thay thế
| LIÊN HỆ TƯ VẤN VÀ MUA HÀNG HOTLINE: 0964 900 401 - EMAIL:SALESADMIN@PHUCNGUYENPHAT.COM |
Hub răng (Răng trong):
Là hai đầu trục có răng được gắn chặt với trục truyền và trục bị động.
Chế tạo từ thép hợp kim đã qua xử lý nhiệt, bề mặt răng được mài nhẵn, gia công chính xác cao.
Sleeve (vỏ khớp nối):
Bao bọc hub răng, có răng bên trong ăn khớp với răng ngoài của hub.
Giúp truyền mô-men xoắn và cho phép di chuyển trượt nhỏ để bù sai lệch.
Bulong và vòng đệm:
Liên kết các phần với nhau chắc chắn và an toàn.
Có thể tháo rời để bảo trì.
Phớt làm kín và cửa tra mỡ:
Giữ mỡ bôi trơn bên trong, bảo vệ các răng khỏi bụi bẩn và hơi ẩm.
Tăng tuổi thọ cho khớp nối.
Khớp nối GIICL sử dụng loại răng cong nghiêng (Crowned Tooth Design), tức là các răng không hoàn toàn thẳng mà hơi cong để dễ dàng bù sai lệch và giảm mài mòn tập trung.
Khi động cơ quay, trục truyền sẽ quay kéo theo hub răng quay, thông qua sự ăn khớp của răng trong và răng ngoài, mô-men xoắn sẽ được truyền sang trục bị động. Trong quá trình hoạt động, nếu trục bị lệch do nhiệt độ, rung động hay sai số lắp đặt, thì răng cong của khớp nối cho phép một mức sai lệch nhất định mà không ảnh hưởng tới khả năng truyền động.
Khớp nối GIICL cũng hỗ trợ giảm chấn cơ học nhờ lớp mỡ bôi trơn giữa các răng, từ đó làm giảm tiếng ồn và mài mòn.
>>>> Xem thêm sản phẩm: Khớp Nối Răng Densen
>>>> Xem thêm sản phẩm: Khớp Nối Răng CMD
Truyền tải mạnh mẽ:
Chịu được tải trọng và mô-men xoắn cao, đảm bảo hiệu quả ngay cả trong các ứng dụng nặng như máy nghiền, máy ép, máy cán thép.
Bù sai lệch tốt:
Hoạt động hiệu quả ngay cả khi hai trục không thẳng hàng – một hiện tượng phổ biến trong thực tế lắp đặt.
Thiết kế chắc chắn, tuổi thọ cao:
Chế tạo từ thép hợp kim chất lượng, gia công chính xác và có thể bôi trơn dễ dàng.
Dễ bảo trì – thay thế:
Có thể tháo rời từng phần riêng lẻ để sửa chữa mà không cần tháo toàn bộ hệ thống.
Giảm rung động – tiếng ồn:
Hạn chế truyền dao động giữa động cơ và thiết bị, giúp máy vận hành ổn định hơn.
Truyền lực cho máy cán nguội/nóng
Máy cắt cuộn, máy nắn phôi, máy lò luyện
Hệ thống máy nghiền bi, nghiền đứng
Băng tải clinker, máy đóng bao
Băng tải đá, hệ thống tuyển quặng
Máy nghiền hàm, nghiền côn
Quạt hút gió, bơm nước, bơm dầu
Trục turbine phụ, hệ thống truyền động ống khói
Máy xeo giấy, máy cán gỗ, máy in công nghiệp
Làm sạch toàn bộ bề mặt răng và trục trước khi lắp.
Căn chỉnh trục càng chính xác càng giảm sai lệch và tăng tuổi thọ khớp nối.
Siết chặt bulong đều tay, không để lệch.
Sử dụng mỡ chịu nhiệt chuyên dụng.
Tra mỡ qua lỗ tra dầu, đảm bảo đủ lượng bôi trơn bên trong.
Kiểm tra lại sau 1.000–2.000 giờ hoạt động.
